구동 체인

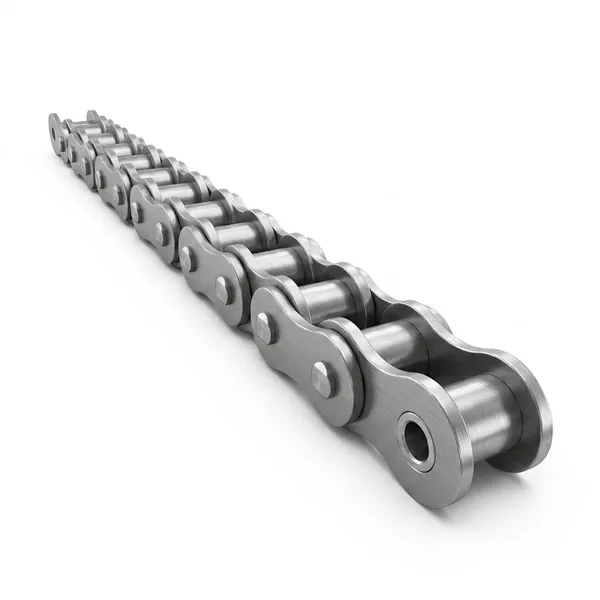

한국 에버파워 구동 체인 일반적인 동력 전달에 사용되는 모든 종류의 단피치 정밀 롤러 체인을 제공합니다. 취미 및 경공업 장비에 사용되는 경량 단일 가닥 심플렉스 체인부터 제지 공장, 광산 컨베이어 및 인쇄 라인에 사용되는 중량 삼중 가닥 체인까지 다양합니다. 이 제품군의 모든 체인은 통합 열처리 및 피로 시험을 거친 냉간 성형 생산 라인에서 제조된 후, 포장 전에 제어된 실온 조건에서 조립됩니다. 동력 전달용 단피치 정밀 롤러 구동 체인. A 및 B 시리즈, 심플렉스에서 삼중 가닥까지, 피치 9.525mm ~ 76.2mm. ISO 606 및 ANSI B29.1 규격에 따라 정밀 냉간 성형 라인에서 제조됩니다.
12,000+
제품 종류
50+
수출국
30+
제조 연수
ISO 9001
인증된 품질
단피치 정밀 롤러 체인 - 제품 개요
그만큼 구동 체인 범위는 두 가지 기하학적 유형으로 나뉩니다. 시리즈 체인은 북미 OEM 장비에서 주로 사용되고 한국, 일본 및 동남아시아 시장에서 널리 사양으로 지정되는 ANSI B29.1 치수 표준을 따릅니다. B 시리즈 체인은 ISO 606/DIN 8187 표준을 준수하며, 이는 유럽 OEM 및 전 세계 유럽 영향권 시장에서 표준으로 사용됩니다. 두 시리즈는 자체 표준 내에서만 호환 가능하며, 롤러 직경, 내부 폭 및 플레이트 두께가 다르므로 동일한 구동 장치에 A 시리즈와 B 시리즈 부품을 혼용하는 것은 권장하지 않습니다.
한국 에버파워 EP 구동 체인 제품군은 표준 심플렉스(단일 가닥) 형식 외에도 더 높은 동력을 컴팩트한 중심에서 제공하는 듀플렉스(이중 가닥) 및 트리플렉스(삼중 가닥) 버전, 충격 및 하중을 견딜 수 있도록 플레이트 두께를 늘린 헤비 시리즈 변형 제품, 그리고 컨베이어 통합을 위한 다양한 K1/K2/A1/A2 벤드 링크 플레이트를 갖춘 어태치먼트 체인을 포함합니다. 맞춤형 어태치먼트 패턴 및 비표준 피치는 요청 시 도면에 따라 제작됩니다.
롤러 체인 구성 요소 구조
롤러 체인은 내부 링크와 외부 링크 어셈블리가 교대로 배열된 구조입니다. 각 내부 링크는 경화 처리된 부싱에 압착된 두 개의 내부 플레이트로 구성되며, 두 개의 롤러가 부싱 위에 자유롭게 놓여 스프로킷 톱니와 구름 접촉을 하여 하중을 톱니 측면에 분산시키고 슬라이딩 접촉 체인에 비해 마모를 현저히 줄입니다. 외부 링크는 인접한 내부 링크의 부싱 구멍을 통과하는 연결 핀에 압착된 두 개의 외부 플레이트로 구성됩니다.
외판
스탬핑 및 경화 처리된 합금강; 인장 하중을 견딜 수 있음
내부 플레이트
부시에 압입되어 관절 조인트를 형성합니다.
부시
표면 경화 처리됨; 핀과 롤러의 베어링 표면
롤러
경화 처리됨; 부싱 위에서 굴러가며 스프로킷 톱니와 접촉함
핀
전체 경화 처리된 합금강; 주 전단 부재
코터핀
연결 링크 고정 장치; 개방형 스프링 클립 또는 피닝 클립

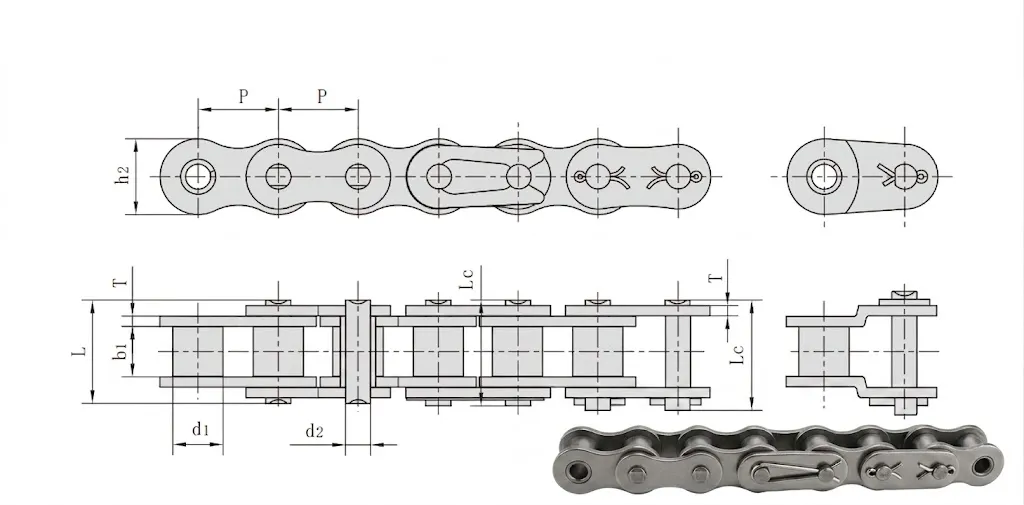

A 시리즈 구동 체인 사양 - EP-08A ~ EP-48A
표준: ANSI B29.1 / ISO 606. 모든 치수는 별도의 언급이 없는 한 mm 단위입니다. 인장 강도는 체인 가닥당 최소 파괴 하중입니다. 미터당 무게는 단일 가닥 심플렉스 체인의 대략적인 값입니다.
| EP 모델 | ANSI 번호 | 피치(mm) | 롤러 폭(mm) | 롤러 직경(mm) | 핀 직경(mm) | 최소 인장력(kN) | 무게 (kg/m) |
|---|---|---|---|---|---|---|---|
| EP-08A | 40 | 12.700 | 7.92 | 7.92 | 3.96 | 14.1 | 0.69 |
| EP-10A | 50 | 15.875 | 9.53 | 10.16 | 5.08 | 22.2 | 1.02 |
| EP-12A | 60 | 19.050 | 12.70 | 11.91 | 5.94 | 31.1 | 1.50 |
| EP-16A | 80 | 25.400 | 15.88 | 15.88 | 7.92 | 55.6 | 2.58 |
| EP-20A | 100 | 31.750 | 19.05 | 19.05 | 9.53 | 86.7 | 3.80 |
| EP-24A | 120 | 38.100 | 25.40 | 22.23 | 11.10 | 124.6 | 5.62 |
| EP-28A | 140 | 44.450 | 25.40 | 25.40 | 12.70 | 170.0 | 7.50 |
| EP-32A | 160 | 50.800 | 31.75 | 28.58 | 14.27 | 222.5 | 10.10 |
| EP-40A | 200 | 63.500 | 38.10 | 36.45 | 19.05 | 347.0 | 16.10 |
| EP-48A | 240 | 76.200 | 47.63 | 44.45 | 23.81 | 500.0 | 22.90 |
B 시리즈 구동 체인 사양 - EP-05B ~ EP-40B
규격: ISO 606 / DIN 8187. 모든 치수는 mm 단위입니다. B 시리즈 체인은 동일한 스프로킷에서 A 시리즈 체인과 호환되지 않습니다. 주문 전에 스프로킷의 톱니 형상을 확인하십시오.
| EP 모델 | ISO 번호 | 피치(mm) | 롤러 폭(mm) | 롤러 직경(mm) | 핀 직경(mm) | 최소 인장력(kN) | 무게 (kg/m) |
|---|---|---|---|---|---|---|---|
| EP-05B | 05B-1 | 8.000 | 3.00 | 5.00 | 2.31 | 4.4 | 0.18 |
| EP-06B | 06B-1 | 9.525 | 5.72 | 6.35 | 3.28 | 8.9 | 0.41 |
| EP-08B | 08B-1 | 12.700 | 7.75 | 8.51 | 4.45 | 18.0 | 0.70 |
| EP-10B | 10B-1 | 15.875 | 9.65 | 10.16 | 5.08 | 22.2 | 0.93 |
| EP-12B | 12B-1 | 19.050 | 11.68 | 12.07 | 5.72 | 28.9 | 1.15 |
| EP-16B | 16B-1 | 25.400 | 17.02 | 15.88 | 8.28 | 60.0 | 2.71 |
| EP-20B | 20B-1 | 31.750 | 19.56 | 19.05 | 10.19 | 95.0 | 3.65 |
| EP-24B | 24B-1 | 38.100 | 25.40 | 25.40 | 14.63 | 160.0 | 7.10 |
| EP-28B | 28B-1 | 44.450 | 30.99 | 27.94 | 15.90 | 200.0 | 9.97 |
| EP-32B | 32B-1 | 50.800 | 30.99 | 29.21 | 17.81 | 250.0 | 10.25 |
| EP-40B | 40B-1 | 63.500 | 38.10 | 39.37 | 22.89 | 400.0 | 16.35 |
A 시리즈와 B 시리즈 중 어떤 체인이 필요할까요?
| 표준 | A 시리즈(ANSI B29.1) | B 시리즈 (ISO 606 / DIN 8187) |
|---|---|---|
| 적용 기준 | ANSI B29.1 (미국산) | ISO 606 / DIN 8187 / BS 228 (유럽산) |
| 체인 번호 시스템 | 두 자리 숫자 (40, 50, 60, 80, 100...) | 두 자리 숫자 + B (06B, 08B, 10B, 12B...) |
| 롤러 폭 대 피치 | 피치에 비해 내부 폭이 더 좁음 | 내부 폭이 넓을수록 피치당 토크가 높아집니다. |
| 판 두께 | 동일한 피치에서 더 얇은 링크 플레이트 | 더 두꺼운 링크 플레이트; 더 높은 피로 강도 |
| 연결 링크 유형 | 스프링 클립(헤비 시리즈의 경우 코터 핀) | 크기에 따라 스프링 클립 또는 코터핀을 사용할 수 있습니다. |
| 주요 시장 | 미국, 한국, 일본, 동남아시아, 대만 | 유럽, 영국, 호주, 중동, 인도 |
| 스프로킷 톱니 프로파일 | ANSI B29.1 치아 형태만 해당 | ISO 606 치아 형태만 해당 |
| 동일한 피치에서의 무게 | 미터당 무게가 약간 더 가볍습니다. | 무게가 약간 더 무겁고, 내부 폭이 더 넓습니다. |
한국산 에버파워 드라이빙 체인이 사용되는 곳
일반 산업 기계
EP-12A 및 EP-16A 심플렉스 체인은 펌프 스테이션, 송풍기, 압축기 구동 장치, 믹서 교반기 등 다양한 기계 구동축에 널리 사용되는 핵심 부품입니다. 19.05mm 및 25.4mm의 피치 크기는 표준 심플렉스 체인에서 최대 1,500rpm의 축 회전 속도에서 1kW~30kW의 동력 범위를 지원합니다.

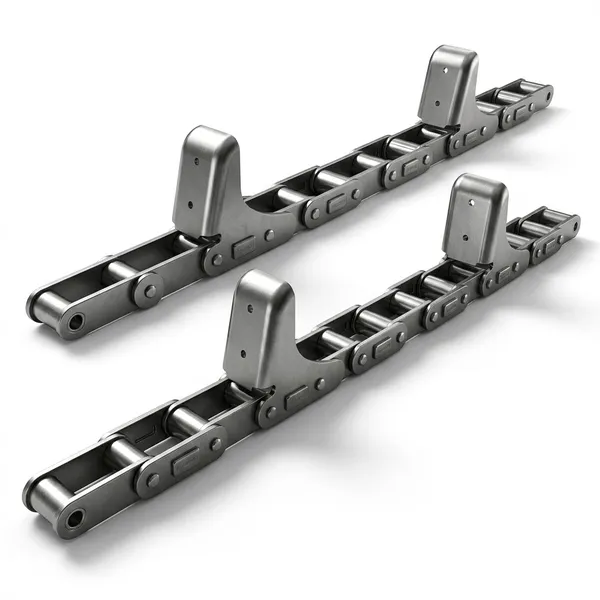

농업 장비
EP-10A 및 EP-12A 체인은 콤바인 및 베일러에서 탈곡 실린더, 헤더 릴, 오거 컨베이어 및 PTO 기어박스 전달축을 구동합니다. 다양한 K1 및 A1 부착 장치를 통해 기존 장비의 평벨트 구동 방식을 체인 구동 방식으로 직접 변환할 수 있습니다.
인쇄 및 포장 라인
EP-06B부터 EP-16B까지의 Precision B 시리즈 체인은 일정한 체인 신장이 인쇄 정밀도에 직접적인 영향을 미치는 웹 피드 인쇄기, 접지기 및 라벨 부착기에 사용됩니다. 오일이 함침된 연결부는 인쇄 매체의 윤활유 오염을 줄여줍니다.
광업 및 중공업
EP-32A부터 EP-48A까지의 중형 삼중 체인은 광물 처리 공정에서 벨트 컨베이어 이송 장치, 분쇄기 구동 장치 및 선별 설비 엘리베이터에 동력을 공급합니다. 이 체인은 3가닥 구성으로 600kN 이상의 인장 하중을 견딜 수 있으며, 평행축 기어박스를 설치할 공간이 부족한 헤드 샤프트 구동 장치에도 사용 가능합니다.
식품 및 음료 가공
식품 취급 구역에서는 이송 및 충전 장비에 니켈 도금 또는 가볍게 윤활 처리된 EP-08B 및 EP-10B 체인을 사용합니다. 직접 접촉 구역의 경우 당사 제품을 참조하십시오. 스테인리스 스틸 체인 SUS304 및 SUS316L 옵션을 제공하는 제품군입니다.
오토바이 및 ATV 운전
EP-08A 및 EP-10A O링 밀봉 체인은 장기간 사용에도 그리스 윤활이 유지되어야 하는 오토바이 2차 구동 장치에 사용됩니다. 밀봉형 버전은 각 내부 링크 연결부에 O링이 미리 채워진 형태로 주문 제작됩니다.
구동 체인 선택 가이드
아래 단계는 기본적인 체인 드라이브 선택 절차입니다. 충격 하중, 속도 변화 또는 극한 온도 조건과 같은 복잡한 드라이브의 경우, 작동 주기 데이터를 당사 엔지니어링 팀에 보내주시면 정확한 정격 계산을 제공해 드립니다.
01
출력과 속도를 결정하세요
축 출력(kW)과 구동축 회전 속도(rpm)를 기록하십시오. 부하 유형에 따라 서비스 계수(1.0~2.0)를 곱하여 체인 선택을 위한 설계 출력을 구하십시오.
02
피치와 가닥 수를 선택하세요
동력 등급표를 사용하여 구동 스프로킷의 톱니 수가 19개를 초과하고 체인 회전 속도가 2,000rpm 미만이 되도록 하는 피치를 찾으십시오. 한 가닥에 과부하가 걸리는 경우, 더 큰 피치를 사용하는 대신 이중 또는 삼중 와이어를 지정하십시오.
03
중심 거리와 체인 길이를 설정하세요.
중심 거리는 피치의 30~50배를 목표로 하십시오. 필요한 링크 수를 계산하고, 오프셋 링크를 방지하기 위해 짝수로 반올림하십시오. 적절한 장력을 위해 느슨한 가닥에 1%~2%의 처짐을 허용하십시오.
04
윤활 방법을 선택하십시오
회전 속도가 200rpm 미만일 때는 수동식 점적 윤활이 적합합니다. 200~1,500rpm에서는 욕조식 또는 디스크식 윤활이 적합합니다. 1,500rpm 이상에서는 분무식 또는 강제 순환식 윤활이 필요합니다. 주변 온도가 0~60°C일 때는 ISO VG 68~150 등급의 기어 오일이 일반적으로 사용됩니다.
제조 시설 및 품질 관리
한국 에버파워는 입고 강재 검사부터 최종 피로 시험에 이르기까지 ISO 9001:2015 인증 품질 경영 시스템을 운영하고 있습니다. 347,000제곱미터 규모의 생산 기지에는 450명 이상의 엔지니어 전문가를 포함하여 3,000명 이상의 직원이 근무하고 있습니다. 모든 EP 구동 체인은 자재 증명서, 열처리 기록 및 치수 검사 요약서와 함께 출고됩니다. 중요 용도의 경우, 견적 단계에서 CMM으로 검증된 피치 편차 보고서와 SGS 또는 BV와 같은 제3자 검사 서비스를 제공해 드릴 수 있습니다.
관련 제품 - 체인 및 호환 스프로킷
한국 에버파워(Ever-Power) 제품군의 모든 체인에는 해당 체인에 맞는 스프로킷이 제공됩니다. 스프로킷은 각 체인 시리즈의 톱니 형상에 맞춰 C45 탄소강, 연성 주철, 표면 경화 합금강으로 제작됩니다. EP 체인과 호환되는 EP 스프로킷을 함께 사용하면 정확한 피치 체결, 일관된 톱니 하중 분산, 그리고 체인 수명 극대화를 보장할 수 있습니다.
그만큼 스프로킷 범위 커버 표준 A 및 B 시리즈 롤러 체인용 심플렉스, 듀플렉스 및 트리플렉스 톱니 프로파일, CA, CC 및 S 시리즈 체인용 농업용 톱니 형상, M 시리즈 컨베이어 체인용 ISO 1977 톱니 프로파일, 그리고 WH 시리즈 엔지니어링 체인용 맞춤형 톱니 형상을 제공합니다. 내경 가공, 키홈, 고정 나사, 테이퍼 잠금 장치 및 QD 부싱 허브 설계도 모두 가능합니다. 표준 내경 사이즈는 영업일 기준 5일 이내에 배송되며, 내경 가공 및 특수 허브 스프로킷은 영업일 기준 10일 이내에 배송됩니다.
